Термометр На Pic12F629
Валялась у меня долгое время плата готовая с контроллером и прошивкой для термометра, вчера решил доделать, хоть надобности в нем нету, так как самодельных термометров на индикаторах у меня хватает. Сразу хочу сказать, что специально собирать такой термометр нет никакого смысла, так как готовые продаются довольна не дорого. В схему от себя добавил регулятор LDK120M30R, так как для дисплея необходимо напряжение 3 вольта. Технические характеристики: Напряжение питания 3 — 3,3 В Диапазон измеряемых температур — 55 — +125 град.С Разрешение выводимой температуры 0,1 град.С Погрешность измерения температуры 0,5 град.С Период обновления показаний 1,2.
Размеры 40 х 38 мм. Два режима вывода информации нормальный/инверсный Разрешение индикатора 84х48 пиксел Потребление 0,2 — 0,8 мА Список компонентов: LCD Nokia 3310 PIC12F629 DS18B20 LDK120M30R С1-4.7mF С2-4.7mF C3-0.1mF R1-10K Jumper pins Модуль заряда Li-ion аккумуляторов TP4056-MOD Li-ion 3.7 вольта 1700мАч Для корпуса чехол с Iphone 4 )) ЖК- дисплей поддерживает два режима работы — обычный и инверсный. Для изменения режима работы необходимо изменить положения перемычки (джампера). Регулировка контрастности: Если по какой то причине Вас не устраивает контрастность изображения, то ее можно изменить при программировании микроконтроллера. Для этого необходимо изменить значение в ячейке D2h. Оно может лежать в диапазоне между 80h и FFh.
При этом значению 80h соответствует минимальная контрастность, а значению FFh — максимальная.
Термометр LCD Nokia 3310 + PIC12F629 + DS18B20 Тема форума: Одной из полезных частей старого или сломанного мобильного телефона является ЖК-дисплей, который может быть использован во многих приложениях, где требуется визуальное отображение информации. Nokia 3310 имеет ЖК дисплей с разрешением 84х48 точек, который может быть успешно использован в радиолюбительской практике. Технические характеристики: Напряжение питания 3 - 3,3 В Диапазон измеряемых температур - 55 - +125 град.С Разрешение выводимой температуры 0,1 град.С Погрешность измерения температуры 0,5 град.С Период обновления показаний 1,2. Размеры 40 х 38 мм. Два режима вывода информации нормальный/инверсный Разрешение индикатора 84х48 пиксел Потребление 0,2 - 0,8 мА Схема: Конструкция: 1. ЖК-дисплей Сначала необходимо осторожно извлечь LCD дисплей из телефона Nokia 3310. Необходимо быть предельно осторожным, так как дисплей - это пластина тонкого стекла.
На задней стороне дисплея имеется 8-контактный разъем. Это дисплей фирмы Philips PCD8544. Информация о нём легко может быть найдена в интернете.
Применение светодиодных индикаторов на сдвиговых регистрах позволяет построить. Применение светодиодных индикаторов на сдвиговых регистрах позволяет построить малогабаритный цифровой термометр на PIC12F629 с двумя термодатчиками. Программатор Pic12F629. В память МК 12 команд с пульта ИК и их Термометр.
Печатная плата Печатная плата изготовлена из одностороннего фольгированного стеклотекстолита. Установка элементов 4. Игры на игропарке.

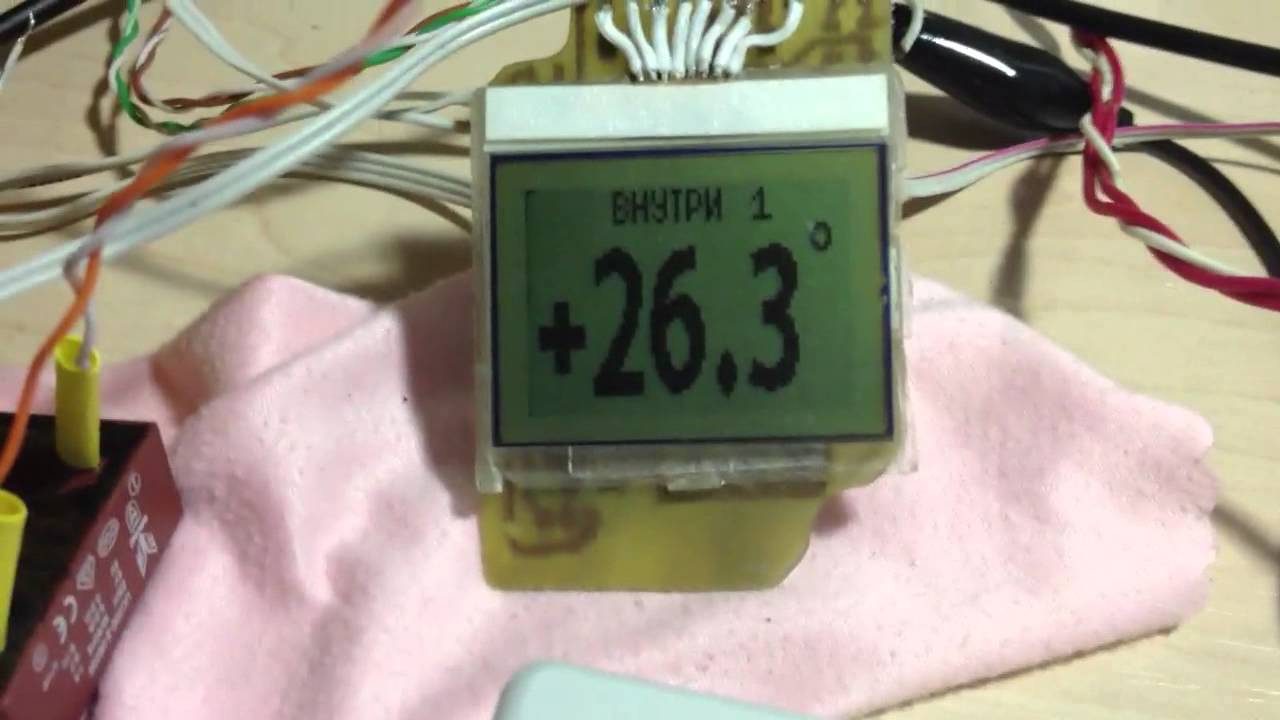

Внешний вид термометра Cо стороны установки элементов необходимо установить проволочную перемычку. Со стороны печатных проводников платы устанавливается ЖК-дисплей. Для того,чтобы дисплей не лежал на точках пайки выводов по краям платы наклеиваются пластиковые уголки и ограничители. При их приклеивании необходимо следить, чтобы контакты индикатора совпали с дорожками на печатной плате. ЖК- дисплей поддерживает два режима работы - обычный и инверсный.
Для изменения режима работы необходимо изменить положения перемычки (джампера). При измерении отрицательной температуры перед показаниями появляется знак '-'. На этом рисунке видно, что устройство питается от литиевой батареи +3,6 В. Будьте внимательны не запитывайте устройство напряжением выше +3,6В, так как более высокое напряжение может вывести из строя жк-дисплей. Номинальное напряжение ЖК-дисплея от Нокиа 3310 лежит в диапазоне от +2,7В до +3,3В. Регулировка контрастности Если по какой то причине Вас не устраивает контрастность изображения, то ее можно изменить при программировании микроконтроллера PIC12F628A. Для этого необходимо изменить значение в ячейке D2h.
Термометр На Pic12f629
Оно может лежать в диапазоне между 80h и FFh. При этом значению 80h соответствует минимальная контрастность, а значению FFh - максимальная. Файлы.
