Настраиваем реле давления с двумя пружинами. Пошаговая инструкция для абсолютных чайников. Автор: Дмитрий Белкин. Что необходимо иметь ввиду перед началом работы? Давайте условимся о терминах. Большая пружина и малая пружина. Пружины очевидным образом отличаются.
В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — настроить для потребностей конкретного дома и его водопроводной системы.
Пренебрежение этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой насосной станции необходимо разобраться в принципах работы устройства и гидроаккумулятора. Обзор основных понятий и принцип работы С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода.
Стандартные настройки производителя — 1,5 бар. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
Перепад давления (ΔР) — разница предыдущих двух показателей. Максимально допустимое давление выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар. Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха.
Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования. Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же.
Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. Установка и подключение электронного реле: инструкция. Реле давления подключается к двум системам: электрической и механической Подключение производится в два этапа: электрическое подключение, механическая установка. Выделенная линия при этом необязательна, но желательна, т. Поспособствует более длительной работе устройства. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв.
Мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.
Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса. Проверка давления в системе водоснабжения с помощью манометра Сразу же после покупки насосной станции необходимо проверить давление, которое создано в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы.
Реле Давления Рдм 5
Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное. Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры.
Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус. При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем.
При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи. Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы.
Реле Перепада Давления

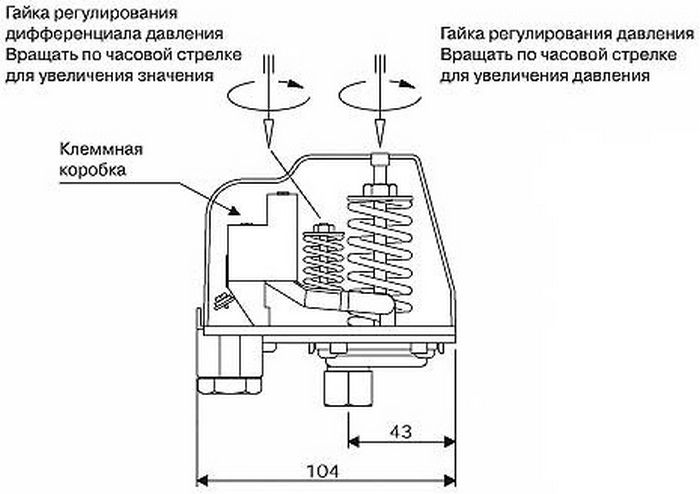

Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши». После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель. Как правильно отрегулировать (с гидроаккумулятором) Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР).
Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления. Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины После того как в гидроаккумуляторе достигнуто необходимое давление воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды.
Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти. К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений.
Реле Давления Рм 12 Инструкция
Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники. После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать. Открывают воду, чтобы полностью освободить систему от воды. Когда произойдёт включение реле, будет достигнуто значение нижнего давления. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке.
Это предохранить «грушу» от преждевременного повреждения. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления. После этого насос снова включают и ожидают, когда давление в системе поднимется до нужного уровня. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.
Реле Давления Kpi 35
Схема регулировки Вот схема, которая подойдёт для большинства устройств.
